Монтаж сплит и мульти-сплит систем

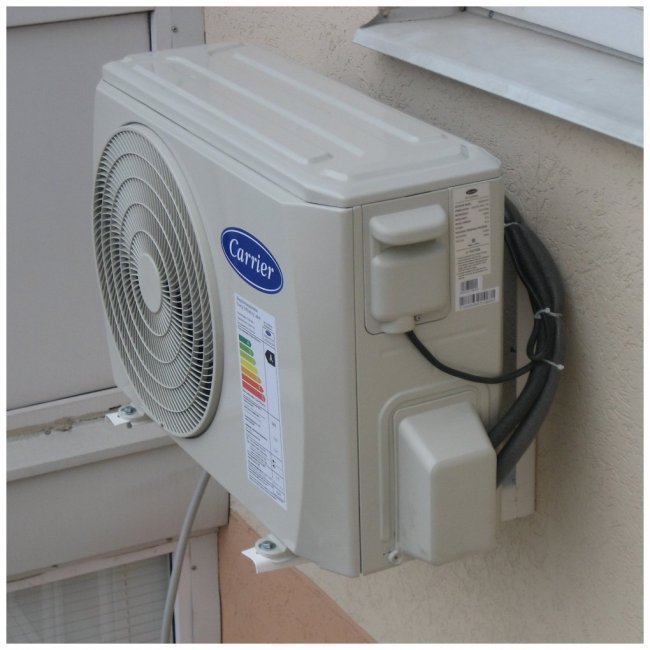

Это сердце кондиционера. Вы могли видеть такие узлы на зданиях. Обликом они напоминают прямоугольный шкаф с вентиляторами. Взгляните на все его составляющие:

• Клапаны – в ряде случаев кондиционер может не отапливать помещение. Для этого устанавливается четырехходовой клапан. Он позволяет переключаться между трубами с хладагентом и газами, отвечающими за обогрев. Для этого потребуется кондиционер с более чем двумя контурами, но о них позже;
• Компрессор – главный элемент, отвечающий за создание давления. Последнее заставляет двигаться в магистралях фреон, с помощью которого и появляется холод у вас в помещении. Компрессоры бывают поршневыми и спиральными. Первые являются стандартными и стоят недорого. Однако они чаще требуют обслуживания. Вторые – современные модели, обладающие большей производительностью и долговечностью. Они особенно хороши в условиях критически низких температур;
• Схема контроля – это электронный узел, устанавливаемый в инверторных кондиционерах. Такой же размещается в современных VRF-системах. Это важная деталь, которая в процессе эволюции климатического оборудования значительно понизила его энергопотребление и повысила эффективность. Он позволяет плавно переключать производительность вентиляторов и других узлов, благодаря чему перепады температуры снизились до 0,5 C°. Если вы ставите 22 C° у себя дома, то показатель не отклонится на 23 или 24 C°. Обычные же кондиционеры работают по принципу «включился/выключился». При нем ни о какой точной регулировки речи не идет. Вдобавок модели с инверторами экономить 30-50% электроэнергии;
• Конденсатор – это часть системы охлаждения. Представляет собой радиатор, через который бежит фреон. Он же понижает температуру проходящего через него воздуха, направленного на нагревающиеся детали блока;
• Вентилятор – это также части системы охлаждения внешнего узла. Именно они прогоняют воздух через конденсатор, благодаря чему тот приобретает низкую температуру. Это обязательная деталь. Обычно он имеет несколько скоростей, переключающихся автоматически;
• Фильтры – в первую очередь элемент грубой очистки, размещающийся непосредственно перед входом в компрессор. Его задача защитить «сердце» системы от различного мусора вроде медной крошки. Последняя же может попасть внутрь при установке;
• Штуцеры – соединения. К ним в процессе монтажа мультисплит системы пристыковываться медные трубы;
• Крышка – обычно важные узлы вроде ранее упомянутых штуцеров, а также зон подключения проводов исполняются с возможностью быстрого доступа для обслуживания. Однако это уже зависит от модели агрегата.

Она представляет собой соединительный комплект, с помощью которого компрессорный блок подключается к магистрали. В небольших сборных моделях подобные элементы идут изначально. Мастерам не приходится их монтировать.

Однако в случае установки более мощной техники в составе ККБ, обвязка собирается отдельно. Вам об этом беспокоиться не надо. На финальное качество, обслуживания и прочие фактора это не влияет.

Взгляните на составляющие узла:

• Смотровые окна – устанавливаются для наблюдения за внутренними частями техники;
• Линейный ресивер – его задача собирать хладагент;
• Осушающие фильтры – представляют собой подобие патрона, металлической трубки для удержания излишней влаги. Внутри находится абсорбент, который и решает вопрос избытка жидкости. Также предусматривается масляная система очистки;
• Вентили – во время обслуживания может понадобиться разгерметизировать оборудование, что и позволяют сделать данные детали. Это исключит ненужные выбросы хладагента;
• Индикаторы – в случае с обвязкой они позволяют определять уровень влажности. Обычно он повышается, когда фильтр засоряется и его пора менять.

При надобности устанавливается система очистки кислот, расширительный бак и реле давления. Возможен монтаж комплектов для подогрева оборудования в холодный период. Обычно они рассчитаны на −10 и −30 градусов.

Возможна установка теплового насоса, который будет отвечать за подачу нагретого воздуха в помещении. Это отдельный элемент, не имеющий никакого отношения к обвязке. Однако он также присоединяется к общей сети – это повышает цену монтажа системы.

Один из плюсов работы с нашей компанией – это неограниченный выбор оборудования, благодаря которому можно создать систему любой сложности, получив необходимый набор функции.

Фильтр производит грубую очистку. Исполняется в виде пластиковой решетки, задерживающей пух, шерсть животных и прочий крупный мусор. Чистится данный элемент два раза в месяц. Делается это вручную без использования каких-либо особых приспособлений. В системе часто предусматриваются фильтры тонкой очистки, устраняющие мелкие частицы. В более дорогих моделях происходит удаление ароматов, благодаря чему в комнате становится свежо. У нас доступны все варианты.

• Передняя панель – это лицо вашего агрегата, содержащее воздуховоды. Они используются в качестве входных отверстий для воздуха, рециркуляция которого происходит в процессе охлаждения;
• Вентилятор – он выполняет примерно ту же функцию, что и во внутреннем блоке. Только теперь воздух идёт не на узлы агрегата, а в помещение;
• Испаритель – представляет собой радиатор, приобретающий нужную температуру благодаря прохождению через него фреона. После этого вентилятор пропускает воздух сквозь конденсатор, из-за чего он и охлаждается;
• Панель индикации – она может состоять из лампочек, которые будут загораться или тухнуть в зависимости от подачи питания, запуска функций и т.п. Более современные модели оснащаются экраном. Чаще он отображает числовые значения – скорость, температуру и так далее;
• Поддоны – ставятся внутри, используются для накопления конденсата с поверхности оборудования. Удалять его не надо, так как жидкость отводится через специальный шланг;
• Система управления контроля направление воздуха – это шторка, которая двигается по заданной программе, выставляется вручную.

Они отличаются формой и местом размещения. Взгляните подробнее на существующие типы:

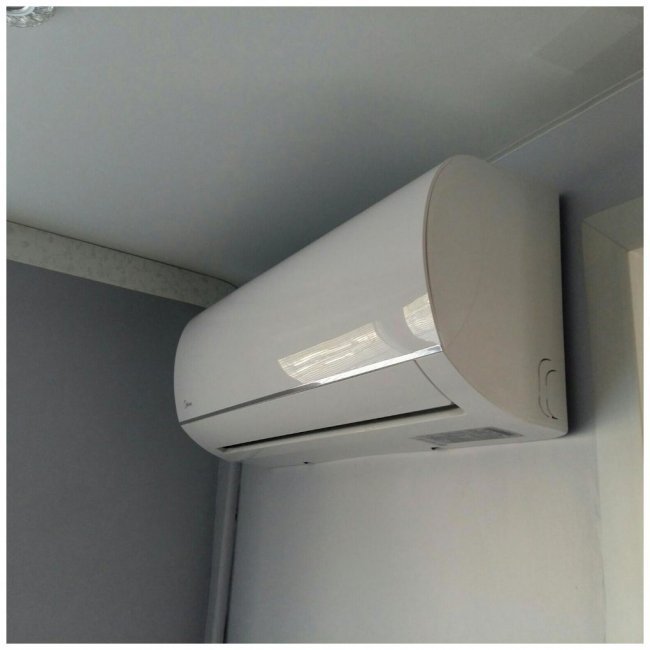

• Настенные – это самый распространенный вариант для размещения в офисах и жилье. Для него не нужно предусматривать никаких демонтажных работ. Блок просто вешается на стену. Данный продукт легко обслуживать;
• Кассетные – коммерческий вариант, предназначенный для размещения в потолке. В офисах, бизнес-центрах, магазинах, да и многих других местах сегодня используется верх типа «Армстронг». Состоят он из квадратных деталей, которые легко убираются. Это позволяет инженерам быстро проникать к коммуникациям, менять лампы и провода. На место таких блоков и осуществляется установка мультисплит системы кассетного типа, а точнее ее внутренних деталей;
• Напольные – далеко не всегда в помещениях есть возможность размещать варианты в верхней части комнаты. Тогда их можно убрать в пол. Часто это оказывается ещё и самое холодное место, благодаря чему подогрев становится прекрасным дополнением;
• Канальные – сегодня во многих зданиях предусматривается приточная система вентиляции. В этом случае кондиционер станет размещаться непосредственно в шахтах. Обычные комнатные варианты используют системы рециркуляции – они выкачивают воздуха из помещения и возвращают его обратно. Для проветривания же приходится использовать окна, что вынуждает впускать жару или холод внутрь. Канальный вариант решает эту проблему, так как получает воздух непосредственно из вентиляции. Он свежий, а при надобности и предварительно подготовленный;
• Колонные – это самая невостребованная разновидность, что обусловлено её громоздкостью. Блоки исполняются в виде шкафов и размещается на полу. Однако у них есть плюс в производительности всё из-за того же размера – просто приборов в них помещается больше, что позволяет использовать мощные компрессоры. Но вам придется пожертвовать местом.

Комплекс полностью собирается на заводе. Он представляет собой готовый комплект. Пример: один наружный блок и 6 внутренних элементов. Никаких модификаций вносить нельзя. Внешний блок создаётся специально под внутренний, имея лишь 6 зон для подключения труб. Невозможно присоединить дополнительный агрегат или какое-то стороннее оборудование. Проще говоря – это полностью завершённые продукт, рассчитанный на определенную мощность и площадь. Вполне себе хороший вариант для бытового использования при условии, что вы не планируете пристраивать дополнительные комнаты и т. д.

Их сборкой занимаются специалисты компании. Именно такие системы устанавливаются в коммерческом секторе. Они считаются профессиональными. Их заказывают в 90% случаев. Все детали подбираются под определенное задание. Их может быть условно неограниченное количество. Они имеют стандартные узлы для подключения оборудования и совместимы с большинством продающихся на рынке приборов. Можно добавлять стороннюю технику вроде манометров, удлинять трассу, производить прочие модификации.
